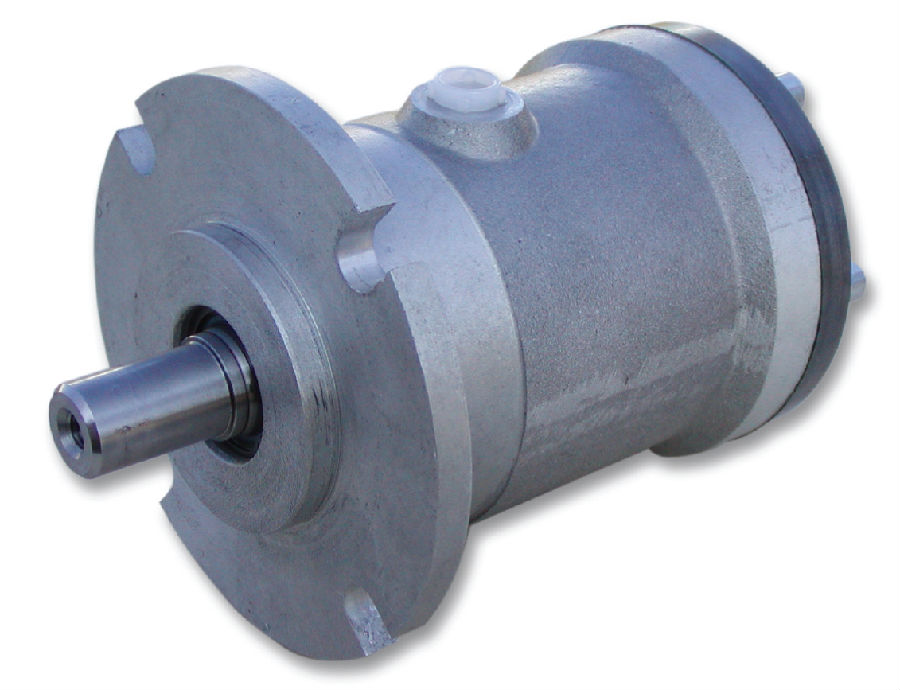

MF51系列定量直轴柱塞马达

MF51系列轴向柱塞马达为斜盘滑靴式设计,马达的转子由2个滚子轴承支撑驱动,内有9个柱塞,柱塞安装在斜盘上并与旋转轴线平行,在滑靴内做直线运动。马达的外壳是铝合金制造而成,适用于闭式液压回路。

运行条件

环境温度范围:-20°C到+55 °C

气候类型EWD-R/ CT温度范围:-20°C到+55°C

按照STN038900部分2-1

工作条件

分离度:β10=1.5- 2

(清洁能力:10μm)

bβ25≥75

流体过滤:18/13及更好,根据STN656206(ISO4406)请参见手册GTN的N-005

操作粘度范围:(12-60).mm 2 s-1

最小粘度:7.mm2s-1

粘度冷起动:1000 mm2s-1

工作流体温度范围:-20°C - +130°C

推荐工作流体:见手册GTN N-005(至100°C)

             见附件 No.1(至130°C)

技术参数

单位

规格

030

033

排量

公称

Cm3

30.1

33.3

速度

公称

Min-1

2500

2500

最大

3600

3600

最小

500

500

流量

公称

Dm3min-1

75.25

83.25

最大

Dm3min-1

108.4

119.9

压力

公称

Mpa

21

最大

Mpa

28

输出

公称

kw

26.4

29.2

最大

kw

50.7

56

扭矩

最大△p=28Mpa

Nm

134.6

148.6

系数率

Nm.Mpa-1

6.4

7.1

斜盘角度

(°)

16.4

18

旋转方向

正转 或 反转

输出噪音

dB/Mpa

78/28

最大壳体压力

Mpa

0.25连续,0.5间歇

重量

Kg

10

订货代码:

MF51XXXXXXXXXXX
123456

1:MF  定量液压马达

2:51系列,适用于闭式系统

3:排量

 030: 30.1cm3/rev  标准

 033: 33.3cm3/rev

4:输出轴

 A: 平键 Φ25,  8X7X32

 B: 平键 Φ25,  6.35X6.35X40,SAE B (标准)

 C:锥度 1:8,Φ22.77,SAE B

 D:花键 13齿,16/32,Φ21.805,SAE B

5:连接尺寸,请见样本或联系迪非公司。

6:特殊产品代号

 000:标准

 100:SAE B法兰,2孔

更多详细资料,请联系上海迪非机电科技有限公司,或下载我们的相关样本。样本下载
