点击数：18272通高压球阀 - DIN2353重型系列

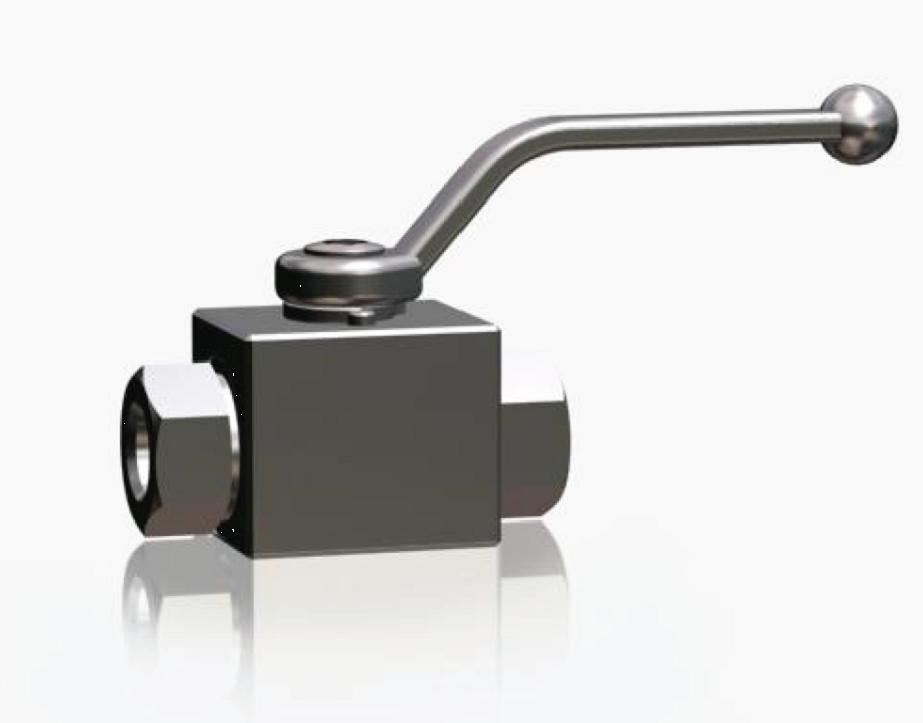

2通高压球阀 - DIN2353重型系列

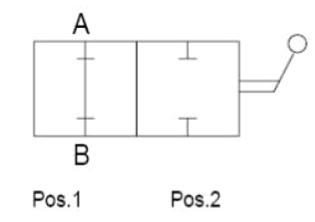

RS2系列两路高压球阀用于在高压下打开或关闭管路流量，该系列球阀的泄漏量为零，当手柄处于2位置，球阀处于关闭状态。
|  |

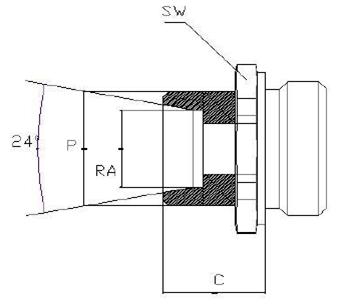

S -DIN2353重型系列 | |||||||||||||||||

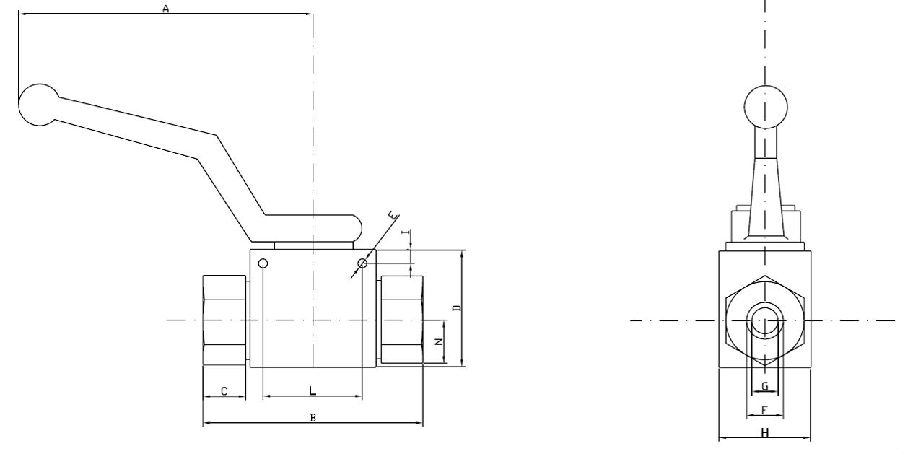

| 规格 | 接头 | DN | PN（Bar） | P | A | B | C | D | F | H | SW | 订货代号 | 订货代号(有安装孔） | |||
E | L | I | 代号 | ||||||||||||||
RS2 1/4 | 08S | 6 | 500 | M16X1.5 | 105 | 67 | 18 | 35 | 1/4" | 25 | 22 | 526 1060 000 | 4.5 | 25 | 7.5 | 526 1160 000 | |
RS2 1/4 | 10S | 6 | 500 | M18X1.5 | 105 | 67 | 18 | 35 | 1/4" | 25 | 22 | 526 1050 000 | 4.5 | 25 | 7.5 | 526 1150 000 | |
RS2 1/4 | 12S | 6 | 500 | M20X1.5 | 105 | 75 | 20 | 35 | 1/4" | 25 | 22 | 526 1040 000 | 4.5 | 25 | 7.5 | 526 1140 000 | |
RS2 3/8 | 10S | 10 | 500 | M18X1.5 | 105 | 84 | 20 | 40 | 3/8" | 30 | 27 | 526 2030 000 | 5 | 35 | 5 | 526 2130 000 | |
RS2 3/8 | 14S | 10 | 500 | M22X1.5 | 105 | 84 | 20 | 40 | 3/8" | 30 | 27 | 526 2040 000 | 5 | 35 | 5 | 526 2140 000 | |
RS2 3/8 | 16S | 10 | 500 | M24X1.5 | 105 | 82 | 19 | 40 | 3/8" | 30 | 27 | 526 2050 000 | 5 | 38 | 5 | 526 2150 000 | |
RS2 1/2 | 20S | 13 | 500 | M30X2 | 105 | 90 | 21 | 45 | 1/2" | 45 | 30 | 526 3040 000 | 6 | 38 | 5 | 526 3140 000 | |
RS2 3/4 | 25S | 20 | 400 | M36X2 | 160 | 110 | 24 | 55 | 3/4" | 55 | 41 | 526 4020 000 | 8 | 49 | 6 | 526 4120 000 | |
RS2 100 | 30S | 25 | 350 | M42X2 | 160 | 118 | 26 | 60 | 1" | 60 | 46 | 526 5030 000 | 8 | 55 | 6 | 526 5130 000 | |
RS2 100 | 38S | 25 | 350 | M52X2 | 160 | 124 | 29 | 60 | 1" | 60 | 55 | 526 5050 000 | 8 | 55 | 6 | 526 5150 000 | |
