点击数：18722通高压球阀 - DIN2353轻型系列
2通高压球阀 - DIN2353轻型系列
RS2系列两路高压球阀用于在高压下打开或关闭管路流量，该系列球阀的泄漏量为零，当手柄处于2位置，球阀处于关闭状态。
|  |
L-DIN2353轻型系列 | |||||||||||||||||

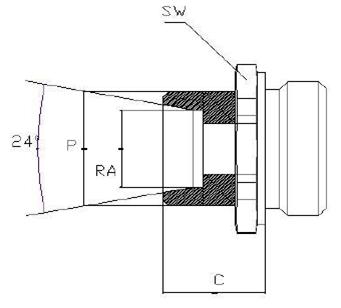

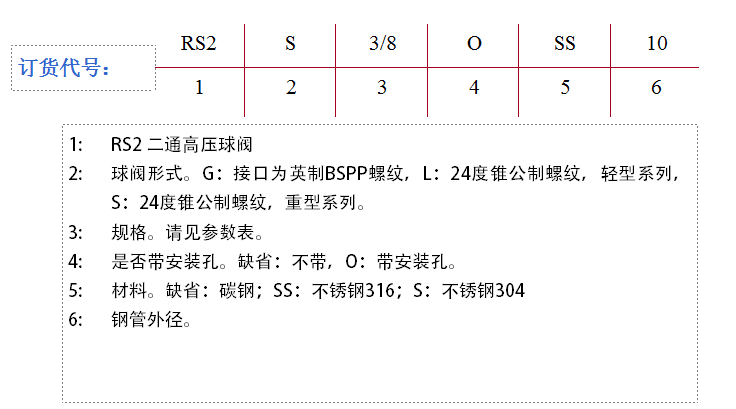

| 规格 | 接头 | DN | PN（Bar） | P | A | B | C | D | F | H | SW | 订货代号 | 订货代号(有安装孔） | |||
E | L | I | 代号 | ||||||||||||||
RS2 1/4 | 06L | 6 | 500 | M12X1.5 | 105 | 67 | 18 | 35 | 1/4" | 25 | 22 | 526 1010 000 | 4.5 | 25 | 7.5 | 526 1110 000 | |
RS2 1/4 | 08L | 6 | 500 | M14X1.5 | 105 | 65 | 15 | 35 | 1/4" | 25 | 22 | 526 1020 000 | 4.5 | 25 | 7.5 | 526 1120 000 | |
RS2 1/4 | 10L | 6 | 500 | M16X1.5 | 105 | 65 | 15 | 35 | 1/4" | 25 | 22 | 526 1030 000 | 4.5 | 25 | 7.5 | 526 1130 000 | |
RS2 3/8 | 12L | 10 | 500 | M18X1.5 | 105 | 72 | 14 | 40 | 3/8" | 30 | 27 | 526 2020 000 | 5 | 35 | 5 | 526 2120 000 | |
RS2 3/8 | 15L | 10 | 500 | M22X1.5 | 105 | 80 | 18 | 40 | 3/8" | 30 | 27 | 526 2030 000 | 5 | 35 | 5 | 526 2130 000 | |
RS2 1/2 | 15L | 13 | 500 | M22X1.5 | 105 | 84 | 18 | 45 | 1/2" | 45 | 30 | 526 3020 000 | 6 | 38 | 5 | 526 3120 000 | |
RS2 1/2 | 18L | 13 | 500 | M26X2 | 105 | 84 | 18 | 45 | 1/2" | 45 | 30 | 526 3030 000 | 6 | 38 | 5 | 526 3130 000 | |
RS2 3/4 | 22L | 20 | 400 | M30X2 | 160 | 98 | 18 | 55 | 3/4" | 55 | 41 | 526 4010 000 | 8 | 49 | 6 | 526 4110 000 | |
RS2 100 | 28L | 25 | 350 | M36X2 | 160 | 108 | 21 | 60 | 1" | 60 | 46 | 526 5020 000 | 8 | 55 | 6 | 526 5120 000 | |
RS2 100 | 35L | 25 | 350 | M45X2 | 160 | 108 | 21 | 60 | 1" | 60 | 46 | 526 5040 000 | 8 | 55 | 6 | 526 5140 000 | |
RS2 100 | 42L | 25 | 350 | M52X2 | 160 | 108 | 21 | 60 | 1" | 60 | 55 | 526 5060 000 | 8 | 55 | 6 | 526 5160 000 | |
