手动液压泵的工作原理

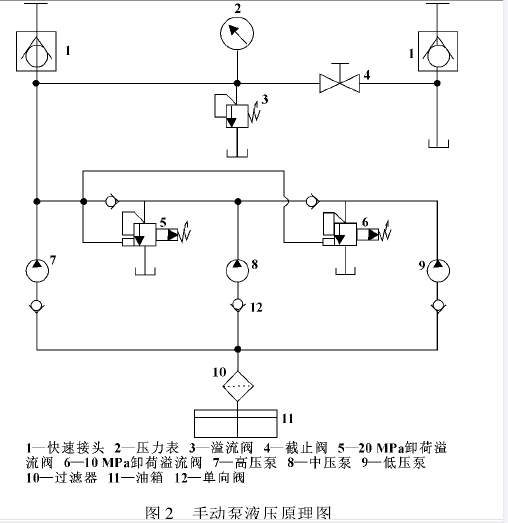

改进的手动液压泵采用三级柱塞设计，如《手动泵液压原理图》所示：

手动泵液压原理图

《手动泵液压原理图》图中的关键液压元件是5、6，卸荷溢流阀是先导式溢流阀和单向阀的组合，主要用在蓄能器液压系统和高低压泵供油系统中。在蓄能器液压系统中，它能实现泵的自动卸荷和自动建压； 在高低压泵供油系统中，则可实现低压大流量的自动卸荷。元件5、6的位置不能用简单溢流阀，因为使用简单溢流阀，低压油路中的压力并没有卸载，而是继续对柱塞有一个压力，则手动泵手柄的力将会远远大于设定的最大值，导致手柄按压不下，影响手动泵的正常使用。闭合截止阀4，按压手柄，当压力小于10MPa时，高、中、低3个柱塞泵同时供油；当压力大于10MPa小于20MPa 时，低压油路自动泄压，高、中两路柱塞泵供油； 当压力大于20MPa小于63MPa时，中、低两路自动泄压，只有高压路的柱塞泵供油； 当压力大于63MPa 时，压力通过溢流阀 3卸载，起到保护油路的目的。
