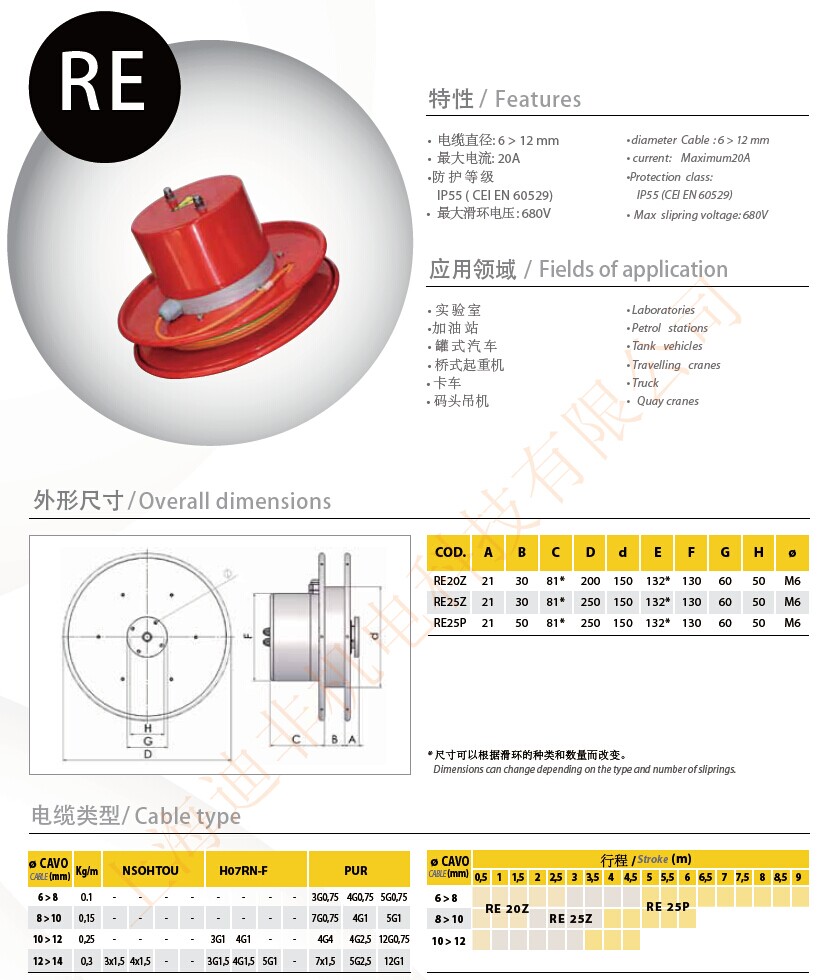

Re系列电缆卷筒/RE series cable reels

弹簧电缆卷筒是由阿基米德螺旋弹簧操作，具有广泛的使用性，是用于将电力供给移动设备最有效及最廉价的解决方案。电缆被缠绕在卷筒中，卷筒是用金属片焊接而成，一个或多个弹簧放置于圆筒柱内，弹簧钩挂在旋转轴上，当电缆被拉出时，弹簧被加载，并产生用于反绕电缆所需的扭矩，如遇突然返回，弹簧会自动脱开，避免损坏。

该电缆卷筒没有配备电缆（标准），电缆和连接器可根据要求提供。

The cable reels are not equipped with cable as standard, Cable and connecters are available on request.

主要特性/Main Features：

电缆直径：6至42mm 最大电流：20A-300A 坚固耐用的钢架 防腐蚀聚氨酯喷漆 防护等级：IP55 防振 可提供不锈钢AISI版（应要求供应） 可逆旋转方向（应要求供应） 最大滑环电压：680V

Cable diameter : 6 to 42 mm Maximum current : 20A to 300A Rugged stell frame Corrosion-proof polyurethan painting Protection class : IP55 Vibration-proof Available in stainless steel AISI version Reversible rotation direction Max supply voltage of slipring :680V

应用领域/Fields of Application

实验室 Laboratories 加油站 Petrol stations 罐式运输车 Tank vehicles 桥式起重机 Travelling cranes

卡车 Trucks 车库 Garages 移动式起重机 Mobile Cranes 汽车起重机 Crane trucks

平台 Platforms 桥式起重机 Bridge cranes 磁铁起重机 Magnet cranes 钢厂起重机 Cranes for steel plants

废品收购站 Scrap yards 履带式拖拉机起重机 Crawler tractor-cranes 门式起重机 Gantry cranes 港口码头起重机 Quay cranes

防护等级/Protection rate ：可达 IP65

操作条件/ Opereting conditions

可在恶劣的环境和极端的操作条件下使用，可适用于下列条件：

The cable reels can be designed for use in severe environments and extreme operating conditions ; they can be suitable for the following conditions :

温度范围 ：-40℃ - +80℃ 防冷凝系统 防震 全不锈钢结构或特殊表面处理 可使用在海洋或腐蚀性环境中

Temperature range : -40℃ - +80℃ Anti-condensation system Vibration-proof Total stainless steel construction or special superficial treatments Use in marine or corrosive environment
