点击数:847W0系列变量闭式柱塞泵

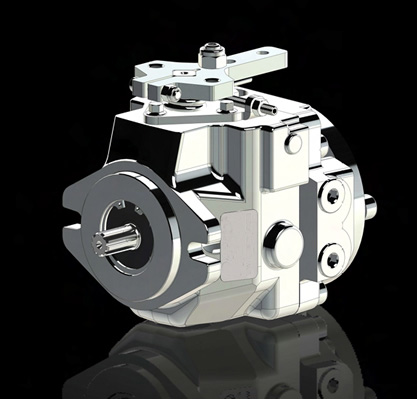

W0系列变量闭式柱塞泵

产品简介:


W0系列变量柱塞泵适用于闭式液压系统,壳体为铝,通过调节斜盘的角度,排量连续可变,流体方向可逆。控制方式有:带零位手动控制和不带零位手动控制。可提供贯穿轴后串接辅助泵,贯穿轴为Bosch Gr.1, 不推荐同时在最高压力和最高速度的工况下使用。



W0系列闭式变量柱塞泵

技术参数


排量 | Displacement cc/rev 14
连接法兰 |Connection flange
SAE"A"
补油泵排量 |Charge pump displacement cc/rev 5.4
最大速度 | Max. speed rpm 3600
额定压力 | Rated pressure bar 170
峰值压力 | Peak pressure bar 210
补油压力 | Charge pressure bar 6(标准)
最大壳体压力| Max. case pressure bar 2
吸油压力 | Suction pressure bar >=0.8
旋转部件瞬间惯性| Moment of inertia rotating parts kg m2 0.0014
重量(大约)| weight (approx) kg 12.5
最小速度 | Min. speed rpm 700



订货代码 | Ordering Code

W0 14 XX LWX 6 21 R 1 G 00 -00
1 2 3 4 5 6 7 8 9 10 11


1: W0系列变量柱塞泵


2:泵最大排量14cc/rev


3:排量限定器,XX:不要求;0 - 13 :从 0cc - 13cc


4:控制方式

     LNX:带零位手动控制| Manual with Zeroing

     LWX:不带零位手动控制| Manual without Zeroing


5:贯穿驱动

     1:不带贯穿驱动,带补油泵

     2:不带贯穿驱动,不带补油泵

     6:Bosch GR1 , 带补油泵

     8:Bosch GR1 , 不带补油泵


6:溢流阀压力设定

     15:150bar

     17:170bar

     21:210bar


7:旋转方向

     R:CW,顺时针旋转

     L:CCW,逆时针旋转


8:轴端

     1:花键 T9-16/32-DP

     2:圆轴Ø15

     3:花键 T9-16/32-DP,GR1

     4:圆轴Ø15,GR1


9:端口连接

     G:BSPP螺纹

     U:SAE(UNF螺纹,可要求,最低数量50pcs. )


10: 可选项

     00:无可选项

     BP:带旁路|By Pass


11:特殊版本|Special versions
