点击数:2545MV20系列变量柱塞马达

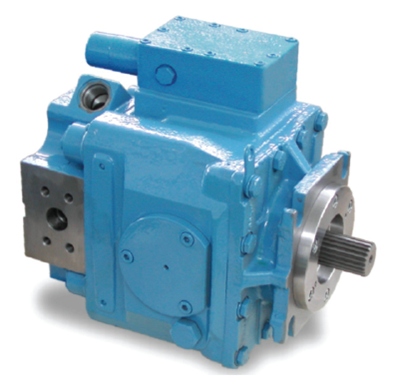

MV20系列变量柱塞马达
DF MV20系列变量轴向柱塞马达采用斜盘式设计,适用于移动工业领域。 马达的输出速度与输入的流量成正比关系,与马达的排量成反比;输出扭矩随马达的排量和压力降的增加而增加,变量马达的广范围的控制方式,可满足高速、高转矩的要求。 控制系统的排量可在最大排量和最小排量之间无级调节,从而实现马达的无级变速。 在图2,画出变量马达的横截面图与支持在两个圆锥滚子轴承的轴。后盖还用于的高压口连接。 到前盖用符合SAE标准的螺栓固定定心直径的凸缘,标准电机配有机械 - 液压伺服阀,机械反馈。壳体和轴封的最大压力为0.25MPA(间歇0.5MPA)。
|
描述 | 单位 | 规格 | |||||
033 | 052 | 070 | 090 | 119 | |||
排量 | Max. a=18° | Cm3 | 33.33 | 51.6 | 69.8 | 89 | 118.7 |
Min.a=7° | 12.6 | 19.5 | 26.4 | 33.6 | 44.7 | ||
速度 | 公称 | Min-1 | 1950 | 1950 | 1950 | 1950 | 1950 |
Max. a=18°+ | 3800 | 3500 | 3200 | 2900 | 2600 | ||
a=7°-12°+ | 4800 | 4200 | 3900 | 3600 | 3300 | ||
最小 | 50 | 50 | 50 | 50 | 50 | ||
流量 | 最大 | Dm3.min-1 | 126.6 | 180.6 | 223.4 | 258.1 | 308.6 |
压力 | 公称压力 | Mpa | 42 | ||||
间歇压力 | 48 | ||||||
最大压力 | 52 | ||||||
扭矩 | 最大(△P=52Mpa) | Mpa | 275.6 | 426.9 | 577.2 | 736.2 | 982.3 |
扭矩比 | Nm/Mpa | 5.3 | 8.21 | 11.1 | 14.16 | 18.89 | |
输出功率 | 最大 | Kw | 88.6 | 126.4 | 123.3 | 180.6 | 216 |
斜盘角度 | 最大 | 度 | 18 | ||||
最小 | 7 | ||||||
旋转方向 |
| 双向可逆旋转 | |||||
壳体压力 | Mpa | 连续0.25,峰值0.5 | |||||
控制压力 | Mpa | 1.3– 2.5 | |||||
重量 | Kg | 41.6 | 51 | 58 | 74.5 | 104 |
运转条件:
环境温度范围:-40 - +55
流体温度范围:-40- +80
温度可以更高,但油的粘度必须最小是7.mm2.s-1。请向厂家咨询。
推荐的油液:
工作粘度范围:
最佳:12-60 mm2.s-1
最小:7mm2.s-1
在冷启动:1000mm2.s-1
工作位置:任意
流体过滤:清洁度等级必须保持至少在18/13级,符合ISO4406
分离度:β10=1.5至2 ; β 25 ≥ 75(在清洁能力为10μm滤芯)

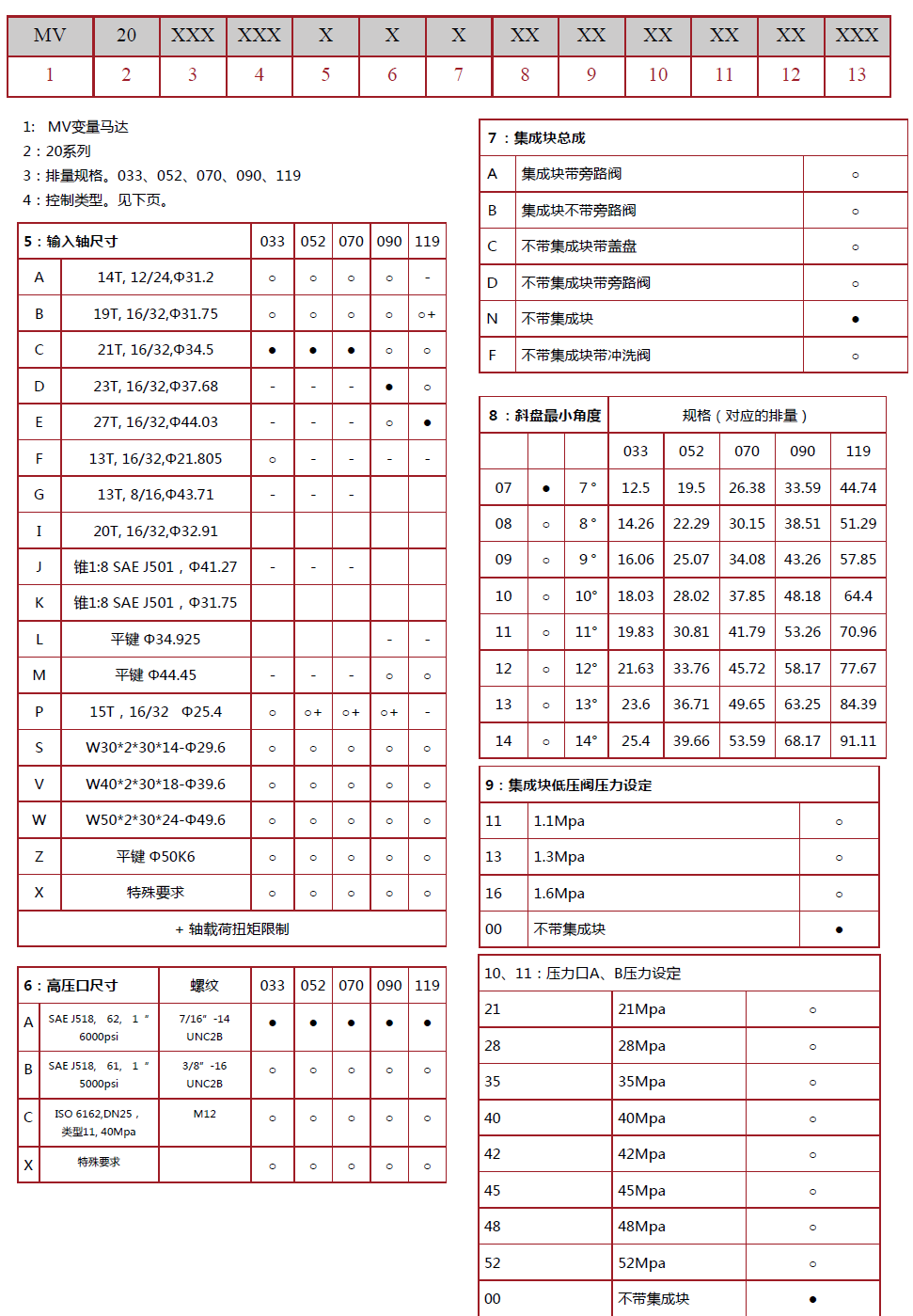

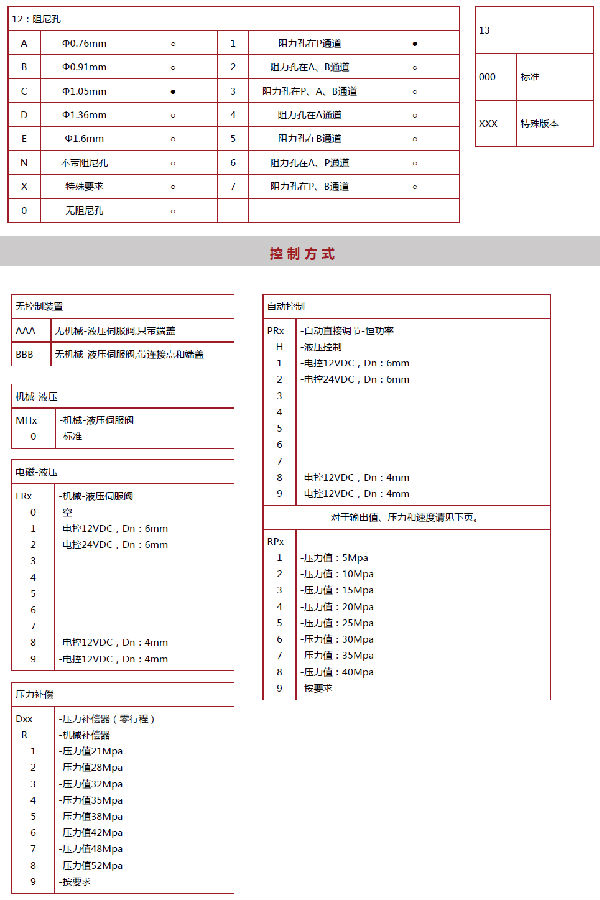

订货代码:
