概  述：

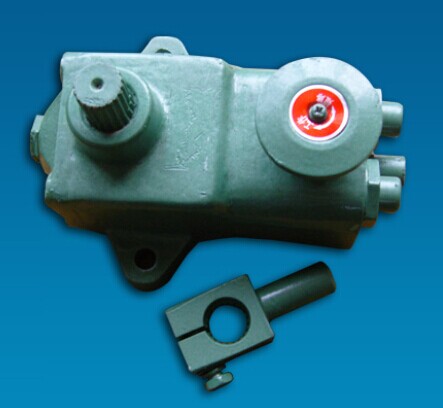

    DFS系列手动泵是在引进国外样机的基础上创新研制的新型液压元件。它广泛运用在各种武器装备、工程机械、起重运输车辆、铁道作业机具、治金采矿设备以及各类液压机具的液压系统，用作手动液压源或应急液压源，还可作液压泵、润滑泵、试压泵、供油泵；特别适用于缺少机电动力和需要节能的场合。      DFS系列手动泵按有关专业技术规范设计，完全符合标准化、系列化、通用化要求。其特点是将柱塞泵、方向控制转阀以及贮油罐等部件组成整体、结构新颖紧凑、系统功能完善、工作压力高、流量大、重量轻、性能可靠，使用方便灵活。

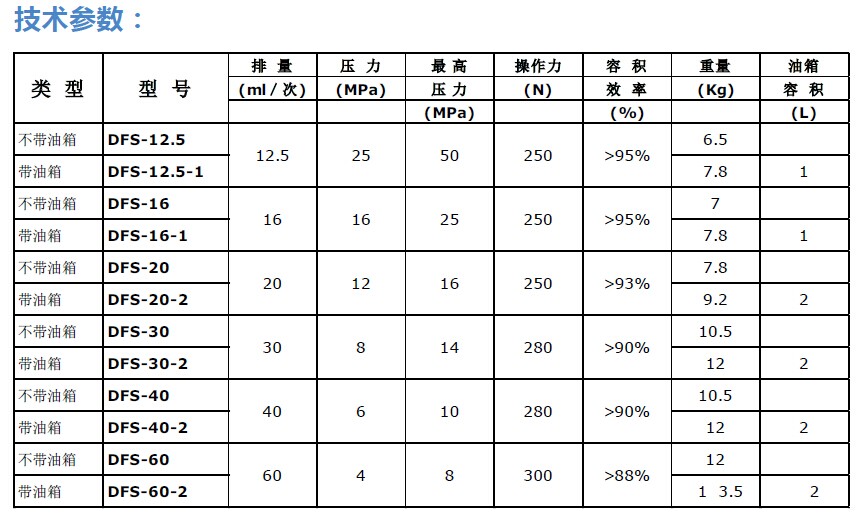

DFS系列手动泵结构：

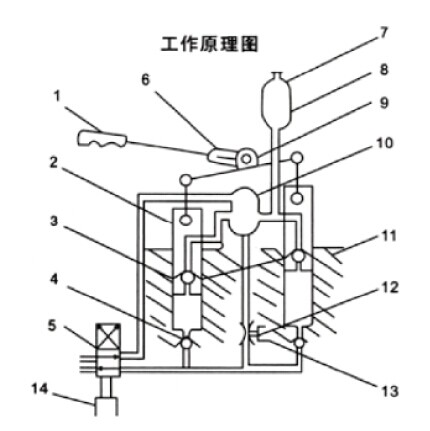

   如图所示。手动泵来自于人力操作，手柄杆（1）插入摇杆（6）可绕枢轴（9）的轴线作往复摇动，摇杆（6）和枢轴（9）用三角花键联接。因此，摇杆（6）可装在枢轴（9）联接部位的任意径向方向，以便手动杆（1）的操作。 泵体（11）内装有两个并列柱塞（2），在各自的柱塞孔上下运动，其密封结构为O型挡圈结合密封。当柱塞（2）下降时，工作腔内的油被压出单向阀（4），然后经方向控制转阀（5）分配到所需要的液压装置中去。该转阀为二位四通结构，其手柄（14）的转角为9°。卸荷阀（12）实际上是一个球式“短路”阀。当松开手轮（13）时，可使手动泵输出的压力油“短路”卸压，当调节手轮（13）的开启程度时，可控制液压装置的返程速度或随时锁定液压装置。

由此可见：该手动泵的功用有下列几种：

（1）控制一个双作用式液压缸（液压马达）双向工作；

（2）控制二个单作用式液压缸（液压马达）工作；

（3）对某液压装置进行应急供油并控制一个单作用式液压缸（液压马达）；

（4）对二个液压装置进行应急供油。
